Настоящий каталог содержит развернутые спецификации деталей переднего, среднего и заднего ведущих мостов «МАДАРА» для самосвала КАМАЗ 6522, сгруппированных по конструктивным и функциональным признакам.

В спецификациях указаны номера узлов и деталей, их наименование, количество одного моста, обозначение сборочной единицы.

В каталог включены все узлы и детали мостов. Каталог предназначен для организации, занимающейся эксплуатацией и ремонтом передних, средних и задних ведущих мостов.

Благодарим Вас за покупку самосвала КАМАЗ 6522 с собранным задним им мостами «МАДАРА».

Надеемся на долгое сотрудничество, гарантируем ответственность и качество поставок.

Правила пользования каталогом

Все узлы и детали, объединенные в группы и подгруппы по функциональному признаку. Крепежные детали указаны в тексте непосредственно после деталей, которые они крепят.

При заказе запасных частей необходимо указывать наименование и полный номер детали, как он описан в каталоге.

Каталог снабжен иллюстрациями, на которых детали изображены в изометрии. Что бы найти номер нужной детали, следует по ее функциональной принадлежности определить, к какой группе относится.

На рисунке, относящемся к данной группе или подгруппе, найти деталь (по внешнему виду и месту ее расположения в узле), а затем по номеру рисунка и номеру позиции найти строку в тексте, где помещены данной детали.

Каталог составлен по технической документации, действующей с 1 сентября 2005 года.

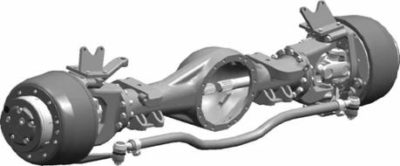

Запасные детали переднего ведущего моста

Поз. №

Номер детали

Наименование

Кол.

Прим.

1

340-022-7401

Колесно-ступичная группа правая

1



340-023-7401

Колесно-ступичная группа левая

1



340-009-7301

Вилка поворотного кулака

2

1

340-003-2109

Вилка поворотного кулака

2

2

41-022-5221

Шпилька М18х1,5х38

12

2

620-5135

Заглушка

2

2

2

БДС 7947-85

Кольцо 69,1×5,8-3

2



3

41-064-5081

Кольцо фрикционное

2



4

41-025-5078

Втулка

4



5

41-104-5099

Крышка

2



6

3025Л006

Подшипник аксиальный роликовый 81114 TN INA

2



7

41-103-5099

Крышка

2



8

41-009-5094

Крышка

2



9

41-065-5099

Шайба направляющая

2



10

41-042-5201

Болт

12



11

Н 0419

Гайка М18х 1,5-8

24



12

БДС 833-82

Шайба 2 18Л

24



13

340-003-7315

Шарнир левый

1



14

340-004-7315

Шарнир правый

1



15

41-015-7205

Крестовина

4

1

16

41-067-7503

Подшипник

12

2

17

41-071-7503

Подшипник

12

2

18

3025И002

Ролик игольчаты II 3×23,8-1,5

656

2

19

41-005-5111

Крышка ролики игольчатые

16

2

20

41-039-5416

Уплотнитель

16

2

21

41-008-3560

Крышка уплотнителя

16

2

22

41-009-1911

Подшипник

12

2

23

БДС 1640-81

Пресс-масленка 1,3 (М10х1)

14

2

24

41-010-1911

Подшипник

4

2

25

41-056-5081

Прокладка фрикционная

16

2

26

41-012-5021

Крестовина

4

2

27

41-035-2127

Вал ведущий внешний

2



28

340-005-2127

Вал ведущий внутренний левый

1



29

340-006-2127

Вал ведущий внутренний правый

1



30

340-009-5076

Кольцо

2



31

340-001-1903

Шарнир

2



32

706-02-2931

Кольцо стопорное А52

16



33

41-224-5031

Втулка

2



34

3025С013

Кольцо уплотнительное B1 FUD 60x75x8

4



35

3025Л008

Подшипник RNU 210

2



36

340-013-2471

Кулак разжимной левый

1



37

340-014-2471

Кулак разжимной правый

1



38

41-438-5101

Шайба

2



39

3025П039

Уплотнитель G 40x58x8 NBR

2



40

3025Л020

Подшипник RNA 4006V

4



41

340-006-5076

Втулка распорная

2



42

БДС 7947-85

Кольцо 39,1×5,8-3

2



43

41-019-5099

Крышка

2



44

41-106-5101

Кольцо опорное

2



45

БДС 2170-77

Кольцо стопорное В40

2



46

41-005-5367

Наконечник

2



47

319-01.00.00 Балка переднего моста 1

48

340-006-7301

Поворотный кулак с рычагами правый





340-008-7301

Поворотный кулак правый



2

49

340-002-2109

Вилка поворотного кулака



2

50

41-044-2111

Цапфа





41-048-2116

Рычаг рулевая трапеция



2

41-011-2142

Крышка



2

51

340-005-7301

Поворотный кулак с рычагами левый





340-008-7301

Поворотный кулак левый



2

52

340-001-2109

Вилка поворотного кулака



2

53

41-043-2111

Цапфа





41-047-2116

Рычаг рулевая трапеция



2

340-001-2118

Рычаг рулевого управления



2

54

БДС 1232-86

Болт М12×1,5×30-10.9

22



55

БДС 833-82

Шайба 2 12Н

20



56

ОН 02 9331.40

Кольцо 6x13x2,5

2



57

41-092-5001

Ос тормозной колодки

4



58

41-180-5031

Втулка

4



59

БДС 1232-86

Болт М^85-8.8

8



60

41-065-5201

Болт М20×70

4



61

41-058-5238

Сапун

2



62

41-037-5416

Колпачок сапуна

2



63

БДС 3609-78

Кольцо II А 18×24

4



64

340-009-5238

Винт

2



65

БДС 744-83

Гайка М16-5

2



66

41-200-5031

Втулка

2



67

3025Л056

Подшипник NK 60/25 INA

2



68

3025С014

Кольцо уплотнительное B1 FUD 60x72x8

4



69

3025С015

Кольцо уплотнительное AS 70x80x7/10

2



70

41-052-5081

Шайба регулировочная

3

71

41-053-5081

Шайба регулировочная

3

72

41-054-5081

Шайба регулировочная

3

73

340-003-7541

Держатель тормозного цилиндра левый

1



74

340-004-7541

Держатель тормозного цилиндра правый

1



75

БДС 1232-86

Болт А2 М12×30-8.8

10



76

340-008-7456

Колодка тормозная с накладками верхняя

2

1

77

340-009-7456

Колодка тормозная с накладками нижняя

2

1

41-096-7456

Колодка тормозная с втулками

2

2

41-097-7456

Колодка тормозная с втулками

2

2

41-040-2431

Колодка верхняя

2

2

41-041-2431

Колодка нижняя

2

2

78

41-071-5031

Втулка

8



79

41-048-5117

Планка соединительная

2



80

БДС 2170-77

Кольцо стопорное В30

4



81

694-5052

Пружина тормозных колодок

2



82

41-015-5030

Ролик колодки

2



83

41-056-5001

Ось для ролика

2



84

Н 0429

Заклепка 8×16

64



85

340-003-2441

Накладка тормозная

8



86

340-001-5365

Наставка

2



87

БДС 1262-83

Гайка М8-04

6



88

БДС 14494-78

Шайба М8

4



89

340-003-5221

Шпилька

2



90

БДС 744-83

Гайка М8-5

2



91

41-015-2458

Щит левый

2



92

41-016-2458

Щит правый

2



93

БДС 833-82

Шайба 2 8Н

12



94

БДС 1232-86

Болт А2 М8×12-8.8

12



95

41-073-5079

Кольцо уплотнительное

2



96

3025П038

Уплотнитель 1НШ 155x190x17,54+HR

2



97

41-78-5076

Кольцо стопорное

2



98

3025Л003

Подшипник 32221

2



99

41-129-5077

Втулка распорная

2



100

325-00.00.07

Шайба регулировочная 0,15

3

101

41-096-5101

Шайба регулировочная 0,3

3

102

41-097-5101

Шайба регулировочная 0,5

3

103

41-098-5101

Шайба регулировочная 1,0

3

104

340-042-7401

Ступица с картер колесного редуктора с держателем сателлитных колес и сателлитов в сборе

2



105

340-043-7401

Ступица с венец зубчатый

2

1

340-022-2301

Ступица

2

2

41-001-2043

Венец зубчатый

2

2

106

340-006-7264

Картер колесного редуктора с держателем сателлитных колес и сателлитов в сборе

2



107

340-008-7264

Картер колесного редуктора

2



108

41-055-5081

Шайба опорная сателлитов

20



109

41-008-2072

Сателлит редуктора

10



110

3025И001

Ролик игольчаты II 3×13,8-1,5

680



111

41-131-5076

Кольцо распорное

10



112

41-065-5011

Ось сателлитов

10



113

3025О003

Кольцо 250×3

2



114

БДС 1359-88

Винт 1В М12×25-5.8

8



115

3025Л001

Подшипник 30221

2



116

41-020-5082

Кольцо фрикционное

2



117

41-009-2021

Ведущая шестерня колесного редуктора

2



118

41-001-5066

Сегмент стопорный

4



119

41-017-5082

Опора

2



120

340-002-2331

Колпачок держателя сателлитных колес

2



121

41-010-5158

Штифт

2



122

БДС 3609-78

Кольцо I А 30×36

2



123

41-001-7647

Пробка магнитная М30×1,5

2



124

41-043-5136

Пробка

2



125

41-002-5147

Заглушка

2



126

БДС 1232-86

Болт А2 М12×1,5×20-8.8

10



127

340-007-5238

Болт барабанный

20



128

325-05.00.00

Гайка ^2×1,5

20



129

БДС 1232-86

Болт А1 М10×30-8.8

4



130

БДС 1363-82

Винт М6×16-22Н

2



131

41-022-5257

Гайка с прорезами М90×2

2



132

41-005-2023

Соединитель

2



133

340-002-2022

Колесо опорное колесного редуктора

2



134

340-011-2411

Барабан тормозной

2



135

БДС 7947-85

Кольцо 105×3-3

2



136

340-003-7306

Тяга рулевая поперечная в сборе

1



137

050 460 007 018

Скоба

2

1

138

040 160 533 000

Головка поперечной тяги

2

139

DIN 937-17Н

Гайка ^4×1,5

2

140

DIN 94-72-ST

Шплинт 5×40

2

141

340-001-2121

Тяга рулевая поперечная

1



Примечание:

1 Поставляется только в сборе

2 Не поставляется как отдельная деталь

3 Количество деталей по потребности

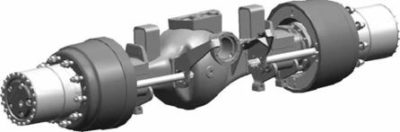

Запасные детали среднего и заднего ведущих мостов



Поз.

Номер детали

Наименование

Кол. в мостах

Прим.

средний

задний

142

340-030-7401

Колесно-ступичная группа правая

1

1



340-031-7401

Колесно-ступичная группа левая

1

1



340-008-7029

Кольцо масло собирательное в сборе правое

1

1



143

340-009-7029

Кольцо масло собирательное в сборе левое

1

1



144

340-041-7401

Ступица колеса с картер колесного редуктора в сборе

2

2



145

340-040-7401

Ступица

2

2

1

340-021-2301

Ступица

2

2

2

41-001-2043

Венец зубчатый

2

2

2

146

340-007-7264

Картер колесного редуктора в сборе

2

2



147

БДС 1359-88

Винт 1В М 12×25-5.8

8

8



148

340-009-7264

Картер колесного редуктора с держателем сателлитных колес и сателлитов в сборе

2

2



149

340-005-2066

Держатель сателлитных колес

2

2



150

41-042-5011

Ось сателлитов

10

10



151

41-005-2072

Сателлит z = 16

10

10



152

41-116-5076

Втулка распорная

10

10



153

3025И002

Ролик игольчаты 3×23,8 А

680

680



154

41-055-5081

Шайба опорная сателлитов

20

20



155

41-078-5076

Кольцо стопорное

2

2



156

3025О001

«О» — кольцо 220×3

2

2



157

3025О002

«О» — кольцо 240×3

2

2



158

БДС 1232-86

Болт А2 М 12×1,5×25-10.9

38

38



159

340-005-5201

Болт

2

2



160

БДС 2170-77

Кольцо стопорное В 52

4

4



161

41-007-2021

Ведущая шестерня колесного редуктора z = 24

2

2



162

41-004-2023

Соединитель

2

2



163

41-022-5257

Гайка с прорезями М90×2

2

2



164

БДС 1363-82

Винт М 6×16-22Н

2

2



165

41-011-2022

Колесо опорное колесного редуктора z = 56

2

2



166

41-017-5082

Опора

2

2



167

41-010-5158

Штифт

2

2



168

340-004-2331

Колпачок держателя сателлитных колес

2

2



169

41-001-7647

Пробка магнитная М30×1,5

2

2



170

БДС 3609-73

Кольцо I А 30×36

2

2



171

БДС 833-82

Шайба 2 12Н

10

10



172

БДС 1232-86

Болт А2 М 12×1,5×20-8.8

10

10



173

324-00.00.08

Втулка распорная

2

2



174

325-00.00.07

Прокладка регулировочная 0,15

3

175

41-096-5101

Прокладка регулировочная 0,3

3

176

41-097-5101

Прокладка регулировочная 0,5

3

177

41-098-5101

Прокладка регулировочная 1,0

3

178

3025Л003

Подшипник 32221 Е

4

4



179

3025П038

Уплотнитель 1НШ 155x190x17,54+HR

2

2



180

340-012-2411

Барабан тормозной

2

2



181

БДС 1232-86

Болт А1 М 10×30-8.8

4

4



182

340-006-5238

Болт барабанной

20

20



183

325-05.00.00

Гайка М 22×1,5

20

20



184

БДС 7947-85

«О» — кольцо 105×3-3

2

2



185

340-004-7253

Цапфа в сборе

2

2



186

340-006-5078

Втулка цапфы

2

2



187

41-927-2958

Консоль



2



188

БДС 833-82

Шайба 2 6Н



4



189

БДС 1230-85

Болт А1 М6×35-8.8



4



190

БДС 1230-85

Болт 1 М 18×1,5×70-10.9

24

24



191

БДС 833-82

Шайба 2 18Л

24

24



192

Н 0419

Гайка М 18×1,5-8

24

24



193

41-065-5099

Шайба направляющая

2

2



194

340-007-7451

Суппорт колесных тормозов с колодками в сборе

1

1



195

340-008-7451

Суппорт колесных тормозов с колодками в сборе

1

1



196

41-129-7451

Суппорт колесных тормозов в сборе

2

2



41-045-2401

Суппорт

2

2

2

41-038-5001

Палец тормозных колодок

4

4

2

197

340-005-7456

Колодка тормозная с накладками в сборе верхняя

2

2

2

41-060-7456

Колодка тормозная с втулками

2

2

2

198

340-006-7456

Колодка тормозная с накладками в сборе нижняя

2

2

2

41-059-7456

Колодка тормозная с втулками

2

2

2

199

41-071-5031

Втулка

8

8



41-030-2431

Колодка верхняя

2

2

2

41-031-2431

Колодка нижняя

2

2

2

200

340-007-7456

Пара тормозных колодок

2

2

1

201

41-048-5117

Планка соединительная

2

2



202

БДС 2170-77

Кольцо стопорное В 30

4

4



203

340-002-2441

Накладка тормозная 3658 F

8

8



204

Н 0429

Заклепка 8×16

64

64



205

41-010-5052

Пружина тормозных колодок

2

2



206

41-056-5001

Ось для ролика

4

4



207

41-015-5030

Ролик колодки

4

4



208

41-018-5367

Удлинитель

2

2



209

БДС 1640-81

Пресс-масленка 1,3 (М 10×1)

6

6



210

41-004-5148

Заглушка

4

4



211

41-009-2458

Щит

4

4



212

41-004-5454

Скоба

2

2



213

БДС 1232-86

Болт А2 М 8×12-8.8

12

12



214

БДС 833-82

Шайба 2 8Н

12

12



215

41-029-5444

Втулка резиновая

2

2



216

41-030-5444

Втулка резиновая

2

2



217

41-438-5101

Шайба

2

2



218

3025П039

Уплотнитель G 40x58x8

2

2



219

3025Л020

Подшипник RNA 4006 V

4

4



220

41-019-5069

Кольцо распорное

2

2



221

БДС 7947-85

«О» — кольцо 39,1×5,8-3

2

2



222

41-019-5099

Крышка

2

2



223

41-106-5101

Кольцо опорное

2

2



224

БДС 2170-77

Кольцо стопорное В 40

2

2



225

340-009-2471

Кулак разжимной левый



1



226

340-010-2471

Кулак разжимной правый



1



227

41-050-5051

Спираль уплотнительная левая



1



228

41-051-5051

Спираль уплотнительная правая



1



229

320-01.00.00

Балка среднего моста







230

321-01.00.00

Балка заднего моста



1



184

БДС 7947-85

«О» — кольцо 105×3-3

2

2



Примечание:

1 Поставляется только в сборе

2 Не поставляется как отдельная деталь

3 Количество деталей по потребности




Мост передний «МАДАРА» 319.1-00.00.00





Мост средний «МАДАРА» 320.1-00.00.00





Мост задний «МАДАРА» 321.1-00.00.00
